Ürün Özellikleri

Seri

:

EasyPact

Ürün adı

:

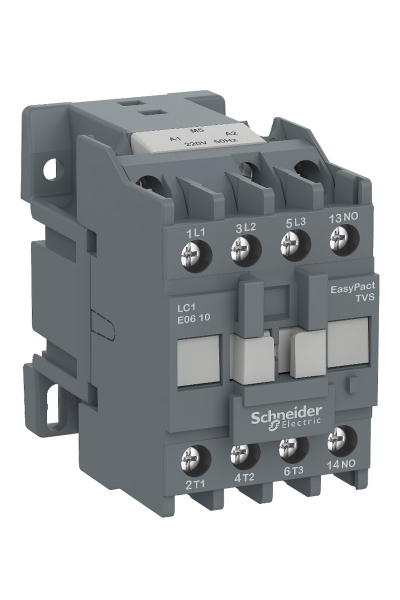

EasyPact TVS

Ürün ya da bileşen tipi

:

Kontaktör

Ürün grubu

:

LC1E

Kontaktör uygulaması

:

Direnç yükü
Motor kontrol

Kullanım kategorisi

:

AC-1
AC-3

Kutup tanımı

:

3P

Power pole contact composition

:

3 NA

[Ue] nominal çalışma voltajı

:

Güç devresi: <= 690 V AC 50/60 Hz

[Ie] nominal çalışma akımı

:

32 A 55 °C) -de <= 415 V AC AC-1 için güç devresi
18 A 55 °C) -de <= 440 V AC AC-3 için güç devresi

Motor gücü kW

:

4 kW -de 220...230 V AC 50/60 Hz
7,5 kW -de 380...400 V
9 kW -de 415 V
9 kW -de 440 V
10 kW -de 500 V
10 kW -de 660...690 V

Kontrol devresi tipi

:

AC -de 50 Hz

Kontrol devresi gerilimi

:

220 V AC 50 Hz

Yükseklik

:

74 mm

Genişlik

:

45 mm

Derinlik

:

80 mm

Ürün ağırlığı

:

0,3 kg

Renk

:

Gri (RAL 7011)

Tamamlayıcı Özellikler

Yardımcı kontak düzenleme

:

1 NK

[Uimp] nominal darbe dayanım voltajı

:

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

[Ui] nominal yalıtım voltajı

:

690 V 'e uygunIEC 60947-4-1

Aşırı gerilim kategorisi

:

III

[Ith] klasik açık hava termik akımı

:

32 A -de <55 °C

Irms nominal kapama kapasitesi

:

180 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

Nominal kesme kapasitesi

:

144 A -de 440 V için güç devresi 'e uygunIEC 60947

[Icw] nominal kısa süreli dayanma akımı

:

145 A -de <40 °C - 10 s için güç devresi
84 A -de <40 °C - 60 s için güç devresi
40 A -de <40 °C - 600 s için güç devresi

Ilgili sigorta değeri

:

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
35 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

Ortalama empedans

:

2,5 mOhm - Ith 32 A 50 Hz için güç devresi

Kutup başına güç dağılımı

:

0,81 W AC-3
2,6 W AC-1

Kontrol devresi gerilim limitleri

:

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)

Çalışma süresi

:

12...22 msn kapanışta
4...19 msn açılışta

Mekanik dayanıklılık

:

10000000 cycles

Maximum operating rate

:

1800 cyc/h -de <60 °C

VA cinsinden kalkış gücü

:

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)

VA cinsinden tutma güç tüketimi

:

8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)

Isı dağılımı

:

2…3 W için kontrol devresi

Minimum anahtarlama akımı

:

5 mA için kontrol devresi

Minimum anahtarlama gerilimi

:

17 V için kontrol devresi

Çakışmama süresi

:

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

Yalıtım direnci

:

> 10 MOhm için kontrol devresi

Elektrik dayanıklılığı

:

300000 cycles AC-1
1200000 cycles AC-3

Montaj desteği

:

Plaka
DIN rayı

Bağlantılar - terminaller

:

Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz

Recommended tightening torque

:

Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m

Max tightening torque

:

Güç devresi: 1,4 N.m
Kontrol devresi: 1,4 N.m
