Seri

:

Easy9

Cihaz uygulaması

:

Dağıtım

Ürün ya da bileşen tipi

:

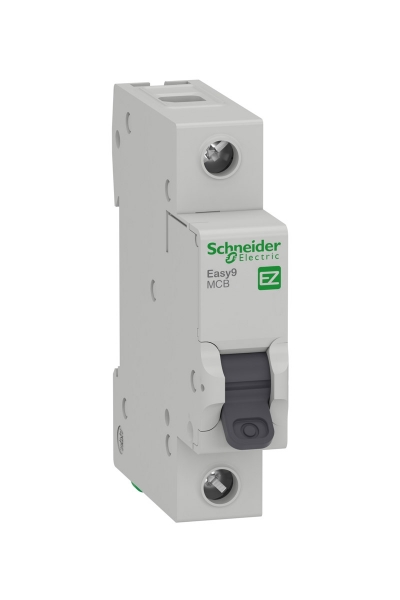

Minyatür devre kesici

Ürün grubu

:

Easy9 MCB

Poles

:

1P

Korumalı kutupların sayısı

:

1

[In] nominal akım

:

6 A

Şebeke tipi

:

AC

Açma birimi teknolojisi

:

Termik Manyetik

Eğim kodu

:

C

Kesme kapasitesi

:

6000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 127 V AC 50/60 Hz 'e uygunIEC 60898-1

Yalıtıma uygunluk

:

Evet 'e uygunIEC 60898-1

Tamamlayıcı Özellikler

Şebeke frekansı

:

50 Hz

[Ue] nominal çalışma voltajı

:

230 V AC 50 Hz
127 V AC 50 Hz

Manyetik açma limiti

:

5...10 x In

[Ics] nominal hizmet kesme kapasitesi

:

6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı

:

500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı

:

4 kV 'e uygunIEC 60898-1

Kontak konum göstergesi

:

Evet

Kontrol tipi

:

Geçiş

Cihaz üzerii sinyalizasyon

:

Olmadan

Montaj Tipi

:

Takılabilir

Montaj desteği

:

DIN rayı

9 mm vida adımı

:

2

Yükseklik

:

81 mm

Genişlik

:

18 mm

Derinlik

:

66,5 mm

Renk

:

Gri (RAL 7035)

Mekanik dayanıklılık

:

10000 cycles

Elektrik dayanıklılığı

:

4000 cycles

Bağlantılar - terminaller

:

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku

:

2 N.m üst veya alt
